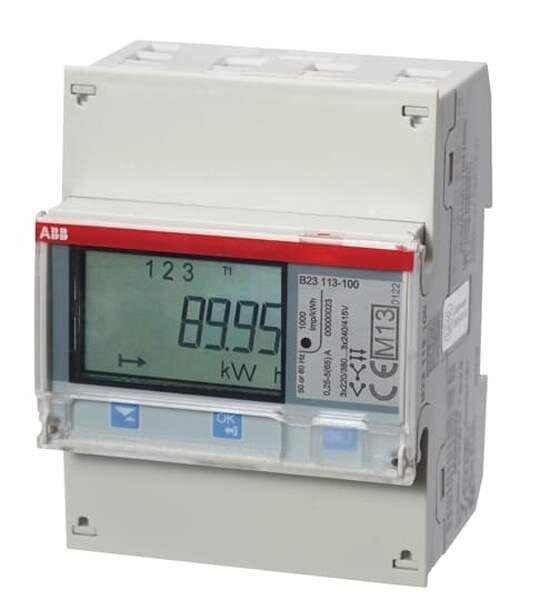

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Direktanschluss bis maximal 65 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistungen, Ströme, Spannungen (L-L, L-N) und Frequenz, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte M-Bus-Schnittstelle oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Impulsausgang. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.
| Eigenschaft | Wert |
|---|
| Breite in Teilungseinheiten | 4 |
| Geeicht | Ja |
| Polart | Vierleiter |
| Zählertyp | elektronisch |
| Anzeigeart | digital |
| Montageart | REG |
| Genauigkeitsklasse | B |
| Maximalstrom (Imax) | 65 A |
| Schutzart (IP) | IP20 |
| Tarifausführung | Eintarif |
| Nennstrom (In) | 65 A |
| Messungsart Lastgang | Nein |
| EDL40-Signatur | Nein |
| Mit Sperrcode | Nein |
| Impulsart | S0 |
| Anzahl der Stellen | 7 |
| Rücklaufsperre | Ja |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Ausführung der Schnittstelle | M-Bus |
| Breite | 70 mm |
| Tiefe | 65 mm |
| Höhe | 26.5 mm |
