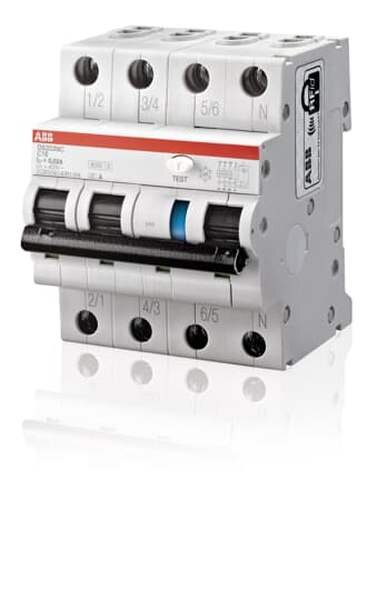

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n ? 30 mA) und Brandschutz (mit I?n ? 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
| Versandgewicht: |
0,53 kg
|
| Artikelgewicht: |
0,53 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Auslösecharakteristik |
B |
| Bemessungsstrom |
16 A |
| Bemessungsspannung |
415 V |
| Frequenz |
50/60 Hz |
| Polzahl (gesamt) |
4 |
| Breite in Teilungseinheiten |
4 |
| Fehlerstrom-Typ |
A |
| Einbautiefe |
69 mm |
| Bemessungsabschaltvermögen nach IEC 60947-2 |
10 kA |
| Schutzart (IP) |
IP2X |
| Energiebegrenzungsklasse |
3 |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Mitschaltender Neutralleiter |
Ja |
| Anzahl der abgesicherten Pole |
3 |
| Unterputzmontage |
Nein |
| Spannungsart |
AC |
| Fehlauslöseschutz |
Nein |
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsabschaltvermögen nach EN 61009 |
6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 |
6 kA |
| Abschaltcharakteristik |
unverzögert |
| Mit Verriegelungsvorrichtung |
Ja |
| Umgebungstemperatur während des Betriebs |
-25 - 55 °C |
| Anschließbarer Leiterquerschnitt eindrähtig |
25 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1 - 25 mm² |
