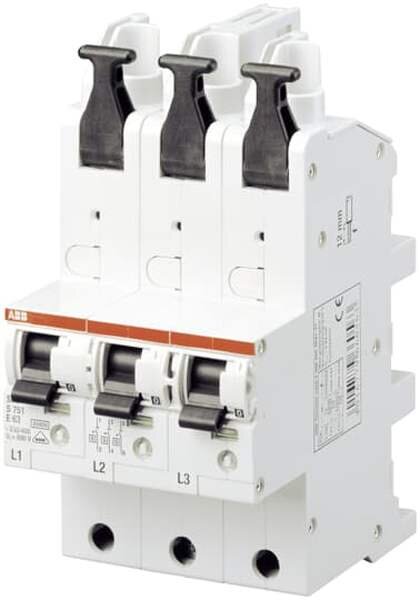

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
| Versandgewicht: |
1,30 kg
|
| Artikelgewicht: |
1,30 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft | Wert |
|---|
| Polzahl | 3 |
| Bemessungsstrom | 50 A |
| Auslösecharakteristik | sonstige |
| Schutzart (IP) | IP20 |
| EFDE0025 | 6 |
| Montageart | Sammelschiene |
| Bemessungsisolationsspannung Ui | 690 V |
| Verschmutzungsgrad | 3 |
| Bemessungsabschaltvermögen | 25 kA |
| Überspannungskategorie | 4 |
| Mitschaltender Neutralleiter | Nein |
