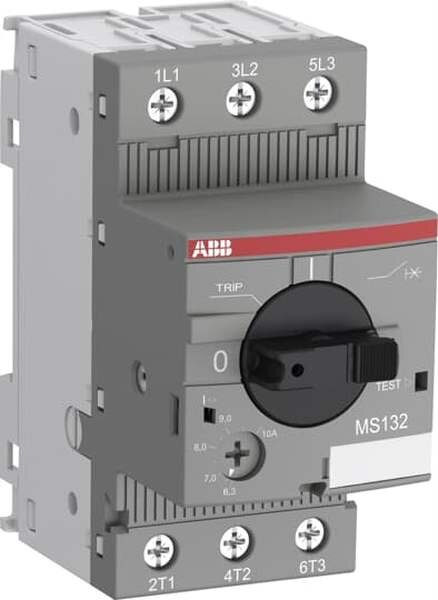

Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als >Self protected combination motor cotroller
| Versandgewicht: |
0,29 kg
|
| Artikelgewicht: |
0,29 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Polzahl |
3 |
| Bemessungsbetriebsspannung |
250 - 690 V |
| Bemessungsbetriebsleistung bei AC-3, 230 V |
0.75 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
0.75 kW |
| Bemessungsdauerstrom Iu |
2.5 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
100 kA |
| Überlastauslöser Stromeinstellung |
1.6 - 2.5 A |
| Auslösetechnik |
thermomagnetisch |
| Phasenausfallempfindlich |
Ja |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Schutzart (IP) |
IP20 |
| Breite |
45 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers |
31.3 - 31.3 A |
| Mit integriertem Hilfsschalter |
Nein |
| Mit integriertem Unterspannungsauslöser |
Nein |
| Höhe |
90 mm |
| Tiefe |
86.75 mm |
| Ausführung des Betätigungselements |
Drehknopf |
| Mit thermischem Überlastschutz |
Ja |
