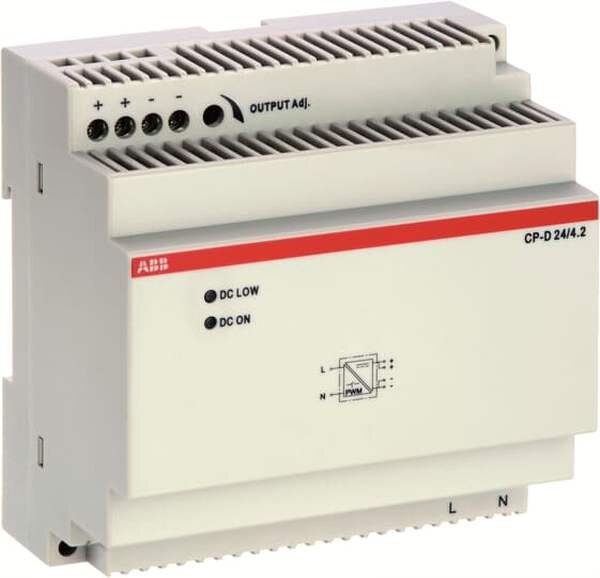

Die modularen Netzteile in MDRC-Bauweise der Baureihe CP-D (modulare DIN-Schienenkomponenten) können optimal in Verteiler installiert werden. Diese Baureihe umfasst Geräte mit Ausgangsspannungen von 12 V DC und 24 V DC bei einem Ausgangsstrom von 0,42 A bis 4,2 A. Dank des hohen thermischen Wirkungsgrads und der damit verbundenen niedrigen Verlustleistung und niedrigen Erwärmung können die Geräte ohne Zwangskühlung betrieben werden. Alle Geräte haben eine U/I-Ausgangskennlinie (Fold-forward-Verhalten). Die Netzteile der Baureihe CP-D sind gemäß allen geltenden internationalen Normen zugelassen.
| Versandgewicht: |
0,45 kg
|
| Artikelgewicht: |
0,45 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft | Wert |
|---|
| Einbauhöhe | 91 mm |
| Performance Level nach EN ISO 13849-1 | ohne |
| 2. Ausgangsspannung | 0 - 0 V |
| 1. Ausgangsspannung | 24 - 24 V |
| Spannungsart der Versorgungsspannung | AC/DC |
| Max. Ausgangsstrom 1 | 4.2 A |
| Max. Ausgangsstrom 2 | 0 A |
| Max. Ausgangsstrom 3 | 0 A |
| Ausgangsspannung einstellbar | Nein |
| Bemessungsversorgungsspannung AC 50 Hz | 90 - 264 V |
| Bemessungsversorgungsspannung DC | 120 - 375 V |
| Bemessungsversorgungsspannung AC 60 Hz | 90 - 264 V |
| Kurzschlussfest | Ja |
| Stabilisiert | Ja |
| Geeignet für Sicherheitsfunktionen | Nein |
| 3. Ausgangsspannung | 0 - 0 V |
| Direktmontage möglich | Nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausgangsspannung geregelt | Ja |
| Leistungsaufnahme | 114.4 VA |
| Leistungsabgabe | 100 W |
| Geeignet für Reiheneinbau | Ja |
| Tragschienenmontage möglich | Ja |
| Wandmontage möglich | Nein |
| Schutzart (IP) | IP20 |
| Breite | 89.9 mm |
| Höhe | 91 mm |
| Tiefe | 57.5 mm |
| Nennwert Ausgangsstrom 2 | 0 A |
| Nennwert Ausgangsspannung 1 | 24 V |
| Nennwert Ausgangsstrom 1 | 4.2 A |
| Breite in Teilungseinheiten | 5 |
| Nennwert Ausgangsspannung 3 | 0 V |
| Nennwert Ausgangsstrom 3 | 0 A |
| Einbaubreite | 89.9 mm |
| Nennwert Ausgangsspannung 2 | 0 V |
| SIL nach IEC 61508 | ohne |
| Schutzart (NEMA) | 1 |
