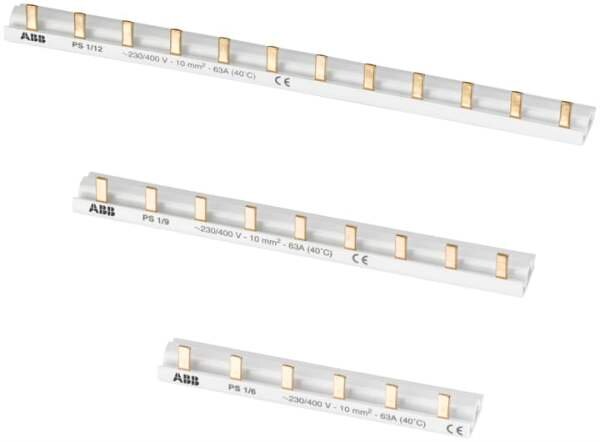

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
| Versandgewicht: |
0,03 kg
|
| Artikelgewicht: |
0,03 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft | Wert |
|---|
| Polzahl | 6 |
| Anzahl der Phasen | 1 |
| Länge | 106 mm |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Breite in Teilungseinheiten | 6 |
| Isoliert | Ja |
| Geeignet für Anzahl Geräte | 6 |
| Geeignet für Geräte mit N-Leiter | Nein |
| Teilungsmaß | 44698 mm |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Geräte mit Hilfsschalter | Nein |
| Ausführung des elektrischen Anschlusses | Stift |
| Farbe | grau |
