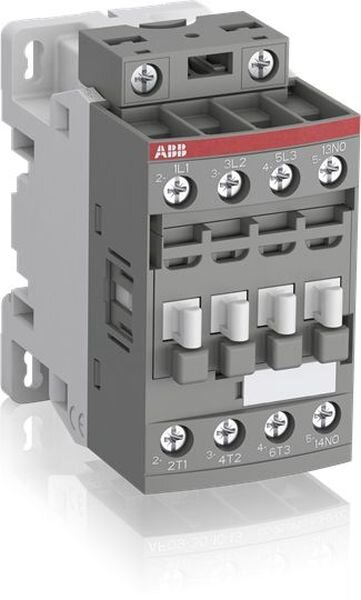

Die 3-poligen AF12-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Versandgewicht: |
0,27 kg
|
| Artikelgewicht: |
0,27 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
28 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
12 A |
| Spannungsart zur Betätigung |
AC/DC |
| Bemessungssteuerspeisespannung AC 50 Hz |
100 - 250 V |
| Bemessungssteuerspeisespannung AC 60 Hz |
100 - 250 V |
| Bemessungssteuerspeisespannung DC |
100 - 250 V |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Geeignet für Reiheneinbau |
Nein |
| Bemessungsbetriebsleistung NEMA |
5.5928 kW |
