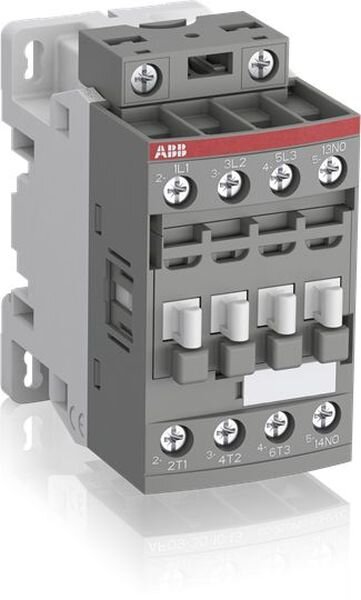

Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Versandgewicht: |
0,27 kg
|
| Artikelgewicht: |
0,27 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft | Wert |
|---|
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungssteuerspeisespannung AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung DC | 100 - 250 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Reiheneinbau | Nein |
| Bemessungsbetriebsleistung NEMA | 7457 kW |
