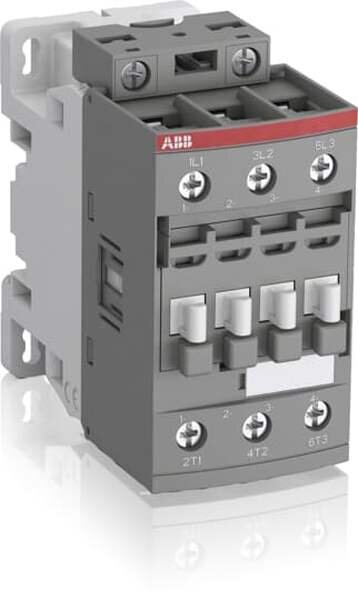

Die 3-poligen Schütze AF30Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch ?24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Versandgewicht: |
0,75 kg
|
| Artikelgewicht: |
0,75 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft | Wert |
|---|
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 A |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 - 60 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 - 60 V |
| Bemessungssteuerspeisespannung DC | 24 - 60 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Reiheneinbau | Nein |
| Bemessungsbetriebsleistung NEMA | 14914 kW |
