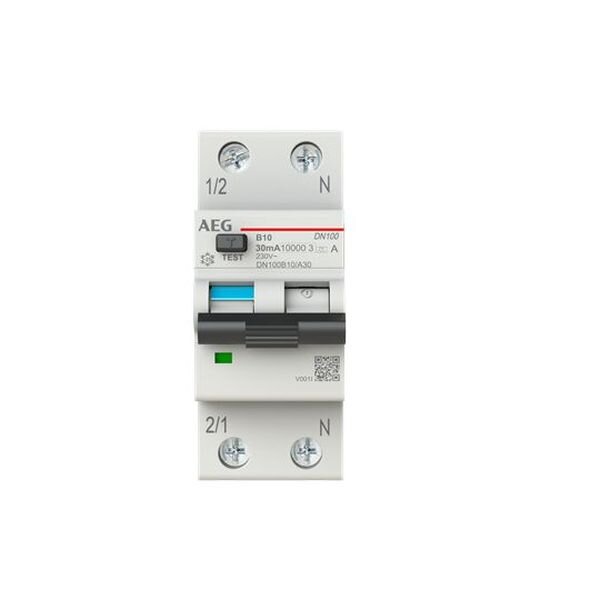

LSFI-Schalter der AEG Installationsgeräte bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. LSFI"s werden häufig für Anwendungen eingesetzt, in denen der Schutz gegen Überstrom (Überlast und Kurzschluss) und gleichzeitig der Schutz bei Fehlerströmen notwendig ist. Der LSFI der AEG Line der DN100er-Reihe kommt als 1P+N Variante in den Charakteristiken B und C sowie 30mA. Nennwerte 6A, 10A, 13A, 16A, 20A, 25A, 32A und 40A.
| Versandgewicht: |
0,23 kg
|
| Artikelgewicht: |
0,23 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft | Wert |
|---|
| Auslösecharakteristik | B |
| Bemessungsstrom | 10 A |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsspannung | 230 V |
| Frequenz | 50 Hz |
| Polzahl (gesamt) | 2 |
| Breite in Teilungseinheiten | 2 |
| Fehlerstrom-Typ | A |
| Einbautiefe | 69 mm |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
| Schutzart (IP) | IP20 |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Mitschaltender Neutralleiter | Ja |
| Anzahl der abgesicherten Pole | 1 |
| Unterputzmontage | Nein |
| Spannungsart | AC |
| Fehlauslöseschutz | Nein |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 7.5 kA |
| Abschaltcharakteristik | unverzögert |
| Mit Verriegelungsvorrichtung | Ja |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
