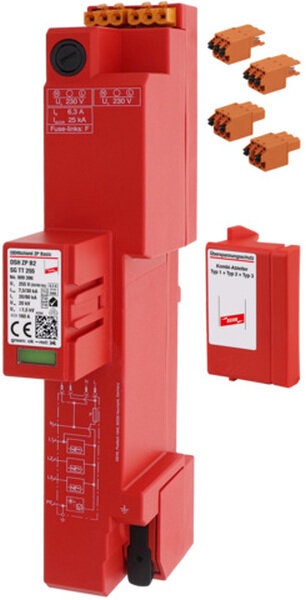

Kombi-Ableiter Schutzwirkung Typ 1 + Typ 2 + Typ 3 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100, komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme, Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlußleitungen) zur Verdrahtung des intelligenten Messystems nach VDE-AR 4100 ist im Lieferumfang enthalten.
| Versandgewicht: |
0,65 kg
|
| Artikelgewicht: |
0,65 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft | Wert |
|---|
| Höchste Dauerspannung AC | 255 V |
| Blitzstoßstrom (10/350 µs) | 30 kA |
| Prüfklasse | Typ 1 und 2 und 3 |
| Polzahl | 4 |
| Nennspannung AC | 230 V |
| Fernsignalisierung | Nein |
| Signalisierung am Gerät | optisch |
| Netzform TN-C-S | Nein |
| Netzform DC | Nein |
| Netzform TN | Nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Montageart | Sammelschiene |
| Schutzpegel N-PE | 1.5 kV |
| Netzform TT | Ja |
| Spezifische Energie (W/R) | 14.06 kJ/Ohm |
| Integrierte Vorsicherung | Nein |
| Folgestromlöschfähigkeit | 25 kA |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Netzform sonstige | Nein |
| Schutzpegel L-N | 1.5 kV |
| Netzform TN-C | Nein |
| Netzform IT | Nein |
| Netzform TN-S | Ja |
| Schutzart (IP) | IP30 |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 160 A |
| Spannungsschaltende Funkenstreckentechnologie | Ja |
| Überstromgeschützter Spannungsabgriff | Ja |
