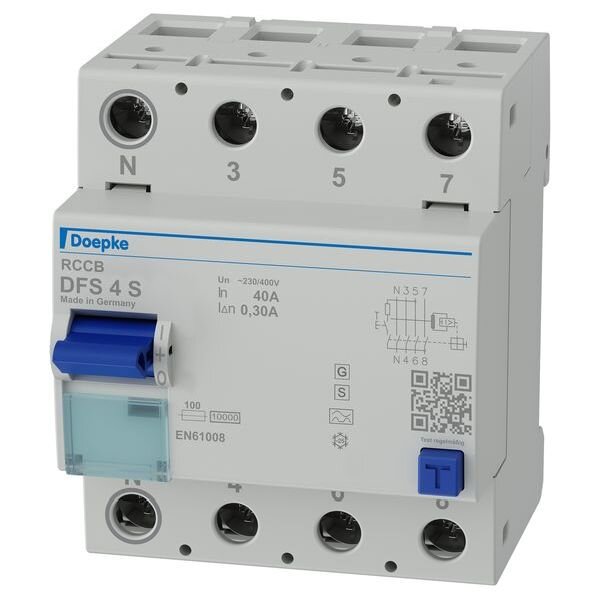

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Selektive Fehlerstromschutzschalter kommen in Anlagen mit gestaffelten Verteilungen zum Einsatz. Im Fehlerfall löst nur der Schalter aus, in dessen Anlagenabschnitt der Fehlerstrom vorliegt. Die selektiven RCCB bieten Brand- und Fehlerschutz (bei indirektem Berühren), nicht aber den zusätzlichen Schutz (direktes Berühren, Personenschutz). Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: Ansprechverzögerung für selektive Ausführung; hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse; netz- und hilfsspannungsunabhängige Auslösung; sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss; Schaltstellungsanzeige; Sichtfenster für Beschriftungsetiketten; Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; Neutralleiterposition links; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeiserichtung beliebig; Einsatzgebiete: Hauptverteilungen in weit ausgedehnten Stromversorgungen mit TN-S-, TT- und TN-C-S-Systemen, z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze. Selektive Fehlerstromschutzschalter schützen hier die Kabel von der Hauptverteilung zu den Unterverteilungen; Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+); Hinweise: Um Selektivität des RCCB zu gewährleisten. muss der Bemessungsfehlerstrom des selektiven RCCB mindestens eine Stufe höher gewählt werden als der des nachgeschalteten unverzögerten Schalters.
Angaben zur Produktsicherheit
Herstellerinformationen:
Doepke Schaltgeräte GmbH
Stellmacherstraße 11
Warning: Undefined array key "housenumber" in /www/htdocs/w00e12a2/dev.ag-electronics.de/templates_c/MyTrade/9b8cf41d492a6bbedbb500aa02c5be498a763fbb_0.string.php on line 28
26506, Stadt Norden
Deutschland
info@doepke.de
www.doepke.de
| Versandgewicht: |
0,44 kg
|
| Artikelgewicht: |
0,44 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
40 A |
| Bemessungsfehlerstrom |
0.3 A |
| Montageart |
DIN-Schiene |
| Schutzart (IP) |
IP20 |
| Frequenz |
50 Hz |
| Polzahl |
4 |
| Breite in Teilungseinheiten |
4 |
| Selektiver-Typ |
Ja |
| Fehlerstrom-Typ |
A |
| Zusatzeinrichtungen möglich |
Ja |
| Einbautiefe |
69 mm |
| Kurzschlussfestigkeit (Icw) |
10 kA |
| Stoßstromfestigkeit |
5 kA |
| Kurzzeitverzögerter Typ |
Nein |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Mit Verriegelungsvorrichtung |
Ja |
| Umgebungstemperatur während des Betriebs |
-25 - 40 °C |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
1.5 - 50 mm² |
| Spannungsart |
AC |
| Explosionsgeschützt |
Nein |
