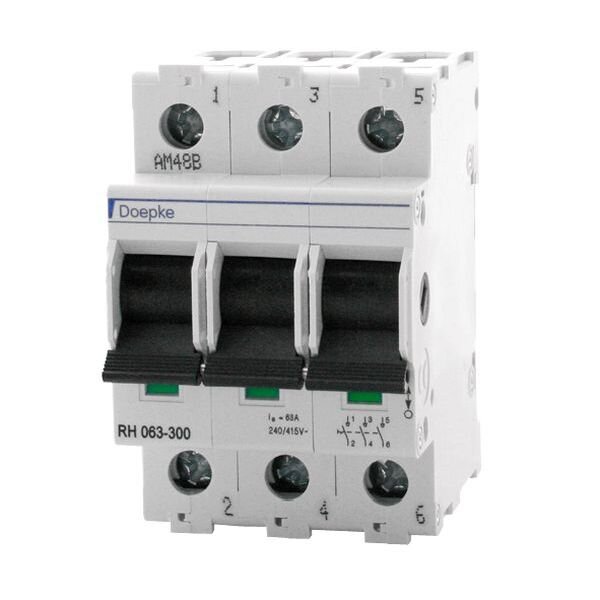

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe RH sind modulare Hauptlastschalter mit Trennfunktion und zeichnen sich durch eine hohe Verschleißfestigkeit der Kontakte aus. Die Ausführung ermöglicht den Einsatz einer Schaltsperre und entspricht den internationalen Bauvorschriften. Eigenschaften: modularer Aufbau; hohe Kurzschlussfestigkeit und hohes Schaltvermögen; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschiene; Schaltstellungsanzeige; Sprungschaltfunktion beim Einschalten; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: Die Geräte der Baureihe RH sind universell einsetzbar, zum Beispiel in der Industrie- und Gebäudetechnik oder in der Hausinstallation. Hinweise: Die Bezeichnung der Geräte der Baureihe RH beinhaltet sowohl den Bemessungsstrom (erstes Zahlenpaar), als auch die Kontaktausführung (letztes Zahlenpaar), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein "RH 063-300" z. B. einen Bemessungsstrom von 63 A, drei Schließer-. aber keine Öffner- bzw. Wechslerkontakte.
| Versandgewicht: |
0,30 kg
|
| Artikelgewicht: |
0,30 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft | Wert |
|---|
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Bemessungsdauerstrom Iu | 63 A |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Gerätebauart | Komplettgerät im Gehäuse |
| Ausführung des Betätigungselements | Kipphebel |
| Geeignet für Bodenbefestigung | Nein |
| Bedingter Bemessungskurzschlussstrom Iq | 12.5 kA |
| Motorantrieb integriert | Nein |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Ausführung als Wartungs-/Reparaturschalter | Nein |
| Spannungsauslöser optional | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Zwischenbau | Nein |
| Geeignet für Verteilereinbau | Ja |
| Ausführung als Hauptschalter | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Motorantrieb optional | Nein |
| Verriegelbar | Ja |
| Ausführung als Wendeschalter | Nein |
| Bemessungskurzzeitstromfestigkeit Icw | 12.5 kA |
| Farbe des Betätigungselements | schwarz |
| Bemessungsbetriebsspannung | 240 - 415 V |
| Schaltleistung bei 400 V | 31 kW |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Anzahl der Schalter | 1 |
| Schutzart (NEMA) | 1 |
