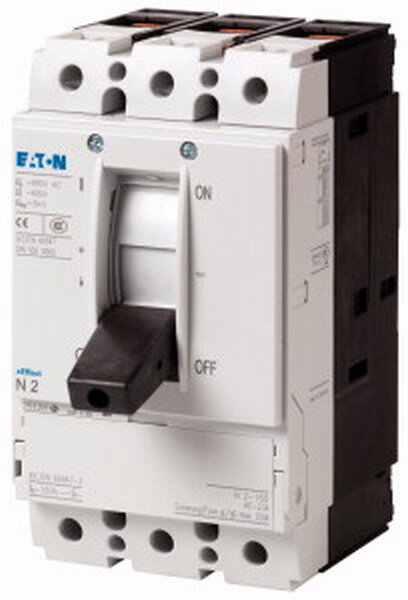

Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.
| Versandgewicht: |
1,97 kg
|
| Artikelgewicht: |
1,97 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Polzahl |
3 |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
132 kW |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Bemessungsdauerstrom Iu |
250 A |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Ausführung als NOT-AUS-Einrichtung |
Ja |
| Schutzart (IP), frontseitig |
IP20 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Ausführung des Betätigungselements |
Kipphebel |
| Geeignet für Bodenbefestigung |
Ja |
| Bedingter Bemessungskurzschlussstrom Iq |
0 kA |
| Motorantrieb integriert |
Nein |
| Geeignet für Frontbefestigung 4-Loch |
Nein |
| Ausführung als Wartungs-/Reparaturschalter |
Ja |
| Spannungsauslöser optional |
Nein |
| Geeignet für Frontbefestigung Zentral |
Nein |
| Geeignet für Zwischenbau |
Ja |
| Geeignet für Verteilereinbau |
Ja |
| Ausführung als Hauptschalter |
Ja |
| Ausführung als Sicherheitsschalter |
Nein |
| Motorantrieb optional |
Nein |
| Verriegelbar |
Ja |
| Ausführung als Wendeschalter |
Nein |
| Bemessungskurzzeitstromfestigkeit Icw |
3.5 kA |
| Farbe des Betätigungselements |
schwarz |
| Bemessungsbetriebsspannung |
690 - 690 V |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
0 kW |
| Schaltleistung bei 400 V |
0 kW |
| Bemessungsdauerstrom bei AC-21, 400 V |
0 A |
| Anzahl der Schalter |
1 |
| Bemessungsdauerstrom bei AC-23, 400 V |
0 A |
| Schutzart (NEMA) |
sonstige |
