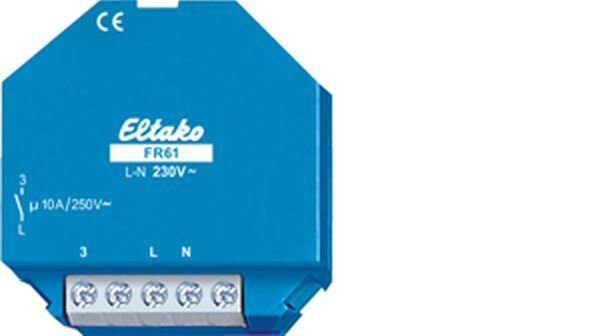

1 Schließer nicht potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 1000W. Stand-by-Verlust nur 0,8 Watt. Selbstlernender Feldfreischalter 230V. 1 Schließer nicht potenzialfrei 10A/250V AC. Stand-by-Verlust nur 0.8 Watt. Für Einbaumontage. Einbaugerät 45mm lang, 45mm breit, 26mm tief. Versorgungs- und Schaltspannung 230V. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Schaltleistung von Spezialrelais. Der Feldfreischalter FR61-230V unterbricht die Stromversorgung nach Abschaltung nachgeschalteter Verbraucher und verhindert damit störende elektromagnetische Felder. Bis zu einer Stromaufnahme von 20mA sind Kleinverbraucher zulässig, welche nach dem Ausschalten größerer Verbraucher das Feldfreischalten nicht verhindern. Der Grenzwert muss nicht manuell eingestellt werden, sondern wird von dem FR61 erlernt. Verbraucher mit mehr als 200mA Stromaufnahme werden immer als Verbraucher definiert, welche das Zuschalten der Netzspannung veranlassen sollen. Solange kein größerer Verbraucher eingeschaltet ist, bleibt der überwachte Stromkreis 1-polig vom Netz abgeschaltet. Neutral- und Schutzleiter werden nicht geschaltet, um einen Antenneneffekt zu verhindern. Zur Überwachung liegt eine Gleichspannung 230V DC mit geringer Restwelligkeit an. Deshalb ist eine Überbrückung des Arbeitskontaktes nicht zulässig und führt zur Zerstörung des Gerätes. Beim Einschalten eines Verbrauchers schaltet der Feldfreischalter den überwachten Außenleiter zu. Bei dem ersten Einschalten der Außenleiter und nach einem Stromausfall lernt der FR61 automatisch neu: Zuerst wird ein Einschaltstrom von 30mA vorgegeben. Ist dann ein Kleinverbraucher länger als 24 Stunden eingeschaltet, die Gesamtstromaufnahme des überwachten Stromkreises kleiner 200mA und wurde zwischendurch das Licht ein- und ausgeschaltet, wird dieser Kleinverbraucher eingelernt und der Leiter abgeschaltet. Durch kurzes Ausschalten des zuständigen Leitungsschutzschalters kann diese Lernphase nach dem Anschluss eines neuen Kleinverbrauchers auch sofort eingeleitet werden.
Angaben zur Produktsicherheit
Herstellerinformationen:
ELTAKO GmbH
Hofener Straße 54
Warning: Undefined array key "housenumber" in /www/htdocs/w00e12a2/dev.ag-electronics.de/templates_c/MyTrade/9b8cf41d492a6bbedbb500aa02c5be498a763fbb_0.string.php on line 28
70736, Fellbach
Deutschland
kundenservice@eltako.de
www.eltako.de
| Versandgewicht: |
0,07 kg
|
| Artikelgewicht: |
0,07 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
10 A |
| Bemessungsfrequenz |
50 - 50 Hz |
| Max. Glühlampenlast |
1000 W |
| Max. Leuchtstofflampenlast |
1000 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) |
1000 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) |
500 VA |
| Max. Schaltstrom (cos phi = 0,6) |
10 A |
| Einschaltschwelle Strom |
20 - 20 mA |
| Überwachungsspannung |
DC |
| Montageart |
sonstige |
| Breite in Teilungseinheiten |
0 |
| Einbautiefe |
26 mm |
| Schutzart (IP) |
IP20 |
