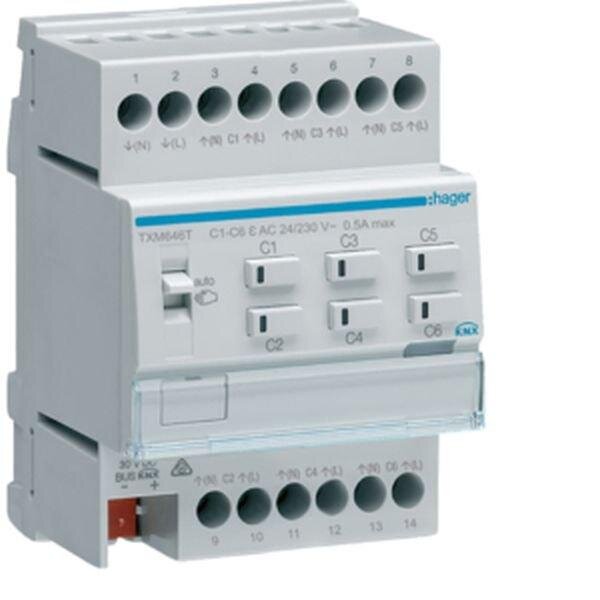

Heizungsaktor 6fach KNX easy für 24/230V Stellantriebe, Triac.Heizungsaktor (REG) mit 6 elektronischen Ausgängen (Triac) zur geräuschlosen Ansteuerung von elektrothermischen Stellantrieben für Heizanlagen oder Kühldecken. Bestehend aus Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, 6 Handtasten für Auf/Zu je Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen.Funktionen: Ausgangsspannung für kompatible Ventile 230 V AC oder 24 V AC, Handbedienung über Schiebeschalter des Kanals mit 0 % - 50% - 100%, Sommer-/Winterbetrieb, Sollwerte für Normal-, Zwangs- oder Not-Betrieb. Zyklische Überwachung/Erkennung der Eingangssignale von Thermostaten (Überwachungszeit ca. 45 min). Bei Thermostatdefekt wird der Triac-Ausgang in Not-Betrieb eingestellt.Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 5) programmieren. An allen Aktorkanälen sind Stellantriebe der gleichen Betriebsspannung anzuschließen. Einbauhinweise für Heizungsbau-/Stellantriebe-Hersteller beachten.
| Eigenschaft |
Wert |
| Breite in Teilungseinheiten |
4 |
| Anzahl der Ausgänge |
6 |
| Schaltspannung |
24 - 230 V |
| Bussystem KNX |
Ja |
| Max. Schaltstrom (Ohmsche Last) |
0.16 A |
| Max. Ausgangsstrom |
0.16 A |
| Bussystem Funkbus |
Nein |
| Bussystem LON |
Nein |
| Bussystem Powernet |
Nein |
| Mit Busankopplung |
Ja |
| Stellgröße stetig |
Ja |
| Stellgröße schaltend |
Ja |
| Ventilschutzfunktion |
Ja |
| Handschaltung |
Ja |
| Anzahl der digitalen Eingänge |
0 |
| Funk bidirektional |
Nein |
| Busmodul abnehmbar |
Nein |
| Bussystem KNX-RF (Funk) |
Nein |
