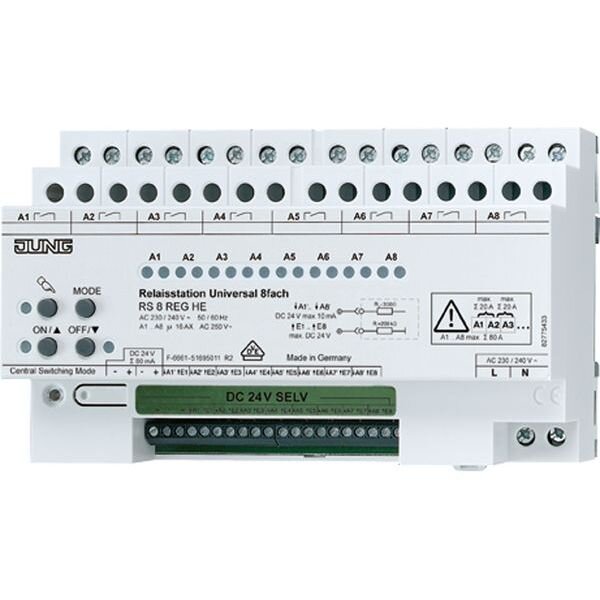

REG-Gehäuse 8 TEmit elektronischer Handbetätigung und LED-Statusanzeige8 SchließerBestimmungsgemäßer GebrauchSchalten von BeleuchtungSchalten von einphasigen LüftermotorenSchalten elektrisch betriebener Jalousien, Rollläden und MarkisenMontage auf Hutschiene in UnterverteilerBedienung mit tels Sensormodulen, Tastsensor-Modulen oder unbeleuchteten Installationstastern ProdukteigenschaftenVor-Ort-Bedienung: mit Hilfe des Tastenfeldes kann die Relaisstation bedient werden, ohne dass Bedienstellen angeschlossen sind.Ansteuerung von Rückmelde-LEDs an den Bedienstellen. Dafür verfügt die Relaisstation über Ansteuerausgänge A1" ... A8".SchalterbetriebTastbetriebJalousiebetrieb mit LamellenverstellungMischbetrieb Schalten, Tasten und Jalousie ist möglichZentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der LastausgängeParallelschalten von zwei Relaisststationen möglichNennspannung: AC 230/240 V ~, 50/60 HzVerlustleistung: 12,5 WStandby-Leistung: 0,5 WLänge Steuerleitung: max. 100 mAnzahl Bedienstellen Sensormodul (Art.-Nr.: SM 1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen) Tastsensor-Module 24 V AC/DC (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachten Tastsensor-Modul (Art.-Nr.: 4008 TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)Bedienstellen Spannung: DC 24 V SELV Strombelastbarkeit: ? 80 mASchalteingänge E1 ... E8 Widerstand Ri: 200 k? Steuerspannung: DC 24 V SELVAnsteuerausgänge A1" ... A8" Widerstand Ra: 330 ? Steuerspannung: DC 24 V SELV Strombelastbarkeit: 10 mAAnschluss Netz und Lastausgänge Anschlussart: Schraubklemmen eindrähtig: 1 x 1,5 ... 4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2Anschluss Schalteingänge / Ansteuerausgänge / Bedienstellen Anschlussart: Schraubklemmen eindrähtig: 1,5 mm² feindrähtig ohne Aderendhülse: 1 mm² feindrähtig mit Aderendhülse: 0,75 mm²Lastausgänge A1 ... A8 Kontaktart: potentialfreie Schließer (?-Kontakt) Schaltvermögen pro Lastausgang: AC 250 V ~ / 16 AX Schaltstrom Lastausgänge: ? 80 A Schaltstrom benachbarte Lastausgänge: ? 20 ALasten pro Ausgang Ohmsche Last: 3000 W Kapazitive Last: 16 A / max. 140 µF Jalousie-/Lüftermotoren: 1380 VAEinschaltstrom: max. 800 A (200 µs)max. 165 A (20 ms)Lampenlasten Glühlampen: 3000 W HV-Halogenlampen: 2500 W NV-Halogenlampen mit elektronischen Trafos: 1500 W induktiven Trafos: 1200 VA Leuchtstofflampen unkompensiert: 1000 W parallelkompensiert: 1160 W / 140 µF Duo-Schaltung: 2300 W / 140 µFEVG: typabhängigMindestlast: AC 12 V, 100 mAUmgebungstemperatur: ?5 ... +45 °CLagertemperatur: ?25 ... +70 °CEinbaubreite: 144 mm (8 TE)Umschaltzeit Laufrichtungswechsel: 1 sEinschaltdauer Jalousiebetrieb: 2 min
| Versandgewicht: |
0,57 kg
|
| Artikelgewicht: |
0,57 kg
|
| Inhalt: |
1,00 stück
|
Mehr lesen
| Eigenschaft | Wert |
|---|
| Montageart | DIN-Schiene |
| Steuerspannungsart 1 | DC |
| Steuerspannung 1 | 24.0 - 24.0 V |
| Max. Leuchtstofflampenlast | 1 VA |
| Max. Schaltstrom (cos phi = 0,6) | 16 A |
| Funktion | teilelektronisch |
| Breite in Teilungseinheiten | 8 |
| Max. Glühlampenlast | 3 W |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 1.16 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 2.3 VA |
| Versorgungsspannung | 230.0 - 240.0 V |
| Steuerspannung 2 | 24 - 24 V |
| Steuerspannungsart 2 | DC |
| Spannungsart der Versorgungsspannung | AC |
| Anzahl der Kontakte als Schließer | 8 |
