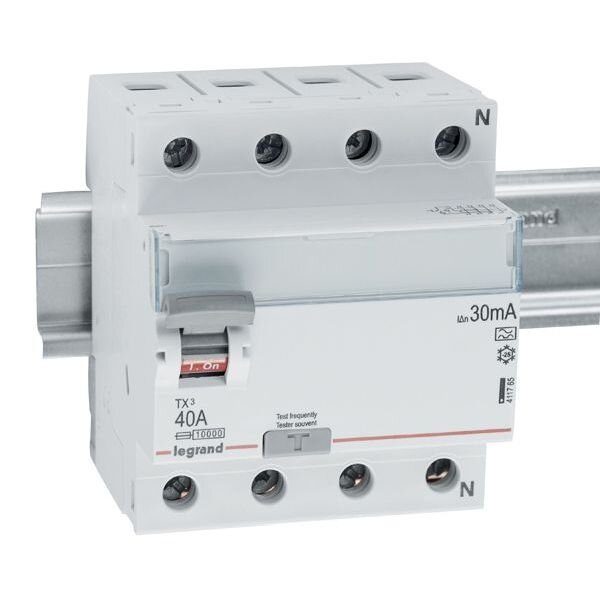

Legrand Fehlerstromschutzschalter TX3, Typ A, für Wechsel- und pulsierende Gleichfehlerströme. Nach VDE 0664-10, EN 61008-1, unverzögert , 4-polig , Bemessungsstrom In 40 A, Bemessungsfehlerstrom Idn 30 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz , Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung , Stoßstromfest bis 250 A, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.
Mehr lesen
| Eigenschaft | Wert |
|---|
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 40 A |
| Bemessungsfehlerstrom | 0.03 A |
| Montageart | DIN-Schiene |
| Schutzart (IP) | IP20 |
| Frequenz | 50 Hz |
| Polzahl | 4 |
| Breite in Teilungseinheiten | 4 |
| Selektiver-Typ | Nein |
| Fehlerstrom-Typ | A |
| Zusatzeinrichtungen möglich | Ja |
| Einbautiefe | 44 mm |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 0.25 kA |
| Kurzzeitverzögerter Typ | Nein |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Mit Verriegelungsvorrichtung | Ja |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 35 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 50 mm² |
| Spannungsart | AC |
| Explosionsgeschützt | Nein |
