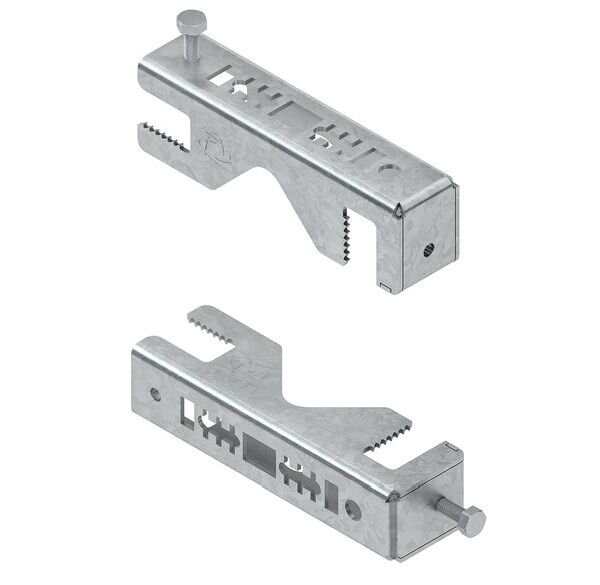

Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen, eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme, eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren ? Ø 30 mm, bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/... an der Befestigungsklemmenspitze durch eine Lochung Ø 11 mm erfolgen, stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 befestigt werden, durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B(K) 12 - 90 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör aus Edelstahl, Werkstoff Nr. 1.4301, AISI 304. Verwendung für Gitterrinnen : GR... GRS... GRL... GRCI... MTC...100 - ... MTCG ... Abmessungen (ca. Maße) Gesamtlänge L : 173 mm Auflagelänge L1 : 148 mm Stahlträgerflanschstärke : ? 20 mm Tragfähigkeit F1 horizontal bei L 1/2 : 0,6 kN Tragfähigkeit F2 vertikal bei L 1/2 : 0,9 kN Schraubenanzugsmoment : 4 Nm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Versandgewicht: |
0,50 kg
|
| Artikelgewicht: |
0,50 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Werkstoff |
Stahl |
| Geeignet für Flanschstärke |
0 - 20 mm |
| Rohr-/Kabeldurchmesser |
0 - 30 mm |
| Gewindemaß (metrisch) |
8 |
| Befestigungsart |
schrauben |
| Anschlussart/-bauteil |
Gewinde |
| Scharnierend |
Nein |
| Scharnier justierbar |
Nein |
| Oberflächenschutz |
feuerverzinkt |
| Werkstoffgüte |
sonstige |
