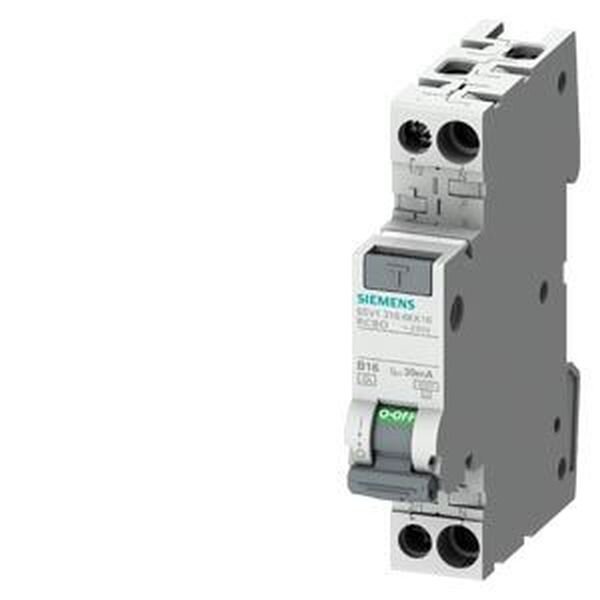

FI/LS-Schalter 5SV1 in nur 1 TE, FI/LS-Schalter vereinen Fehlerstromerfassung, Kurzschluss- sowie Überstromschutz in einem Gerät und ermöglichen so einen kombinierten Personen- und Leistungsschutz. Die Schutzgeräte erhöhen die Betriebssicherheit und Anlagenverfügbarkeit und vereinfachen die Planung. Der neue 5SV1 ist der erste FI/LS-Schalter auf dem IEC-Markt in nur einer Teilungseinheit. In Kombination mit dem Brandschutzschalter-Block 5SM6 ist somit präventiver Brandschutz in insgesamt nur 2 Teilungseinheiten möglich.
| Versandgewicht: |
0,14 kg
|
| Artikelgewicht: |
0,14 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Auslösecharakteristik |
B |
| Bemessungsstrom |
10 A |
| Bemessungsfehlerstrom |
0.03 A |
| Bemessungsspannung |
230 V |
| Polzahl (gesamt) |
2 |
| Breite in Teilungseinheiten |
1 |
| Fehlerstrom-Typ |
A |
| Einbautiefe |
70 mm |
| Bemessungsabschaltvermögen nach IEC 60947-2 |
25 kA |
| Stoßstromfestigkeit |
1 kA |
| Energiebegrenzungsklasse |
3 |
| Überspannungskategorie |
2 |
| Verschmutzungsgrad |
2 |
| Mitschaltender Neutralleiter |
Ja |
| Anzahl der abgesicherten Pole |
1 |
| Unterputzmontage |
Ja |
| Spannungsart |
AC |
| Fehlauslöseschutz |
Ja |
| Bemessungsisolationsspannung Ui |
253 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsabschaltvermögen nach EN 61009 |
6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 |
6 kA |
| Abschaltcharakteristik |
unverzögert |
| Mit Verriegelungsvorrichtung |
Ja |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.75 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.75 - 16 mm² |
