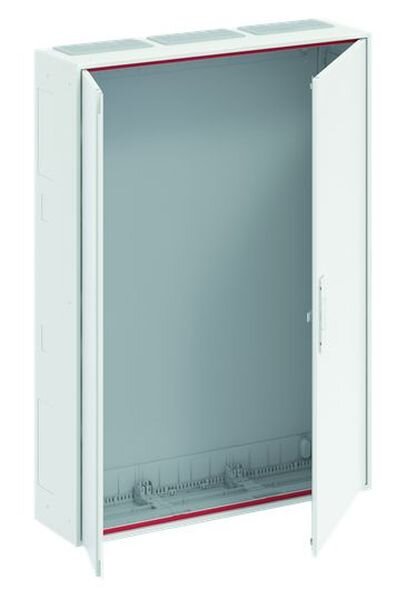

Die Wandschränke der Baureihe ComfortLine-A (D) ohne Innenausbau sind für die Aufputz, Unterputz und teilversenkte Montage ausgelegt. Verwendung finden die Verteiler zum Beispiel im Innenbereich von Wohn-, Zweck- und Industriegebäuden. Die Gehäuse werden mit Tür ausgeliefert und verfügen über vielfältige Kabeleinführungsmöglichkeiten im oberen oder unteren Anschlussraum. Seitlich ist großzügig Platz zur Leitungseinführung und -verlegung vorhanden. Pro Feldbreite ist oben ein großzügiger Membranflansch montiert, mit dem sich die Leitungen einfach, schnell und sicher einführen lassen. Ein weiterer Vorteil bildet der weite Türöffnungswinkel von 120°. Des Weiteren können die Türen bei Bedarf einfach ausgehängt und mittels stufenlosen Türscharnier eingestellt werden. Durch die QMS-Rasttechnik kann der Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module oder EDF-Montagegerüst individuell nach Kundenwunsch realisiert werden. Durch den flachen Aufbau integriert sich der Verteiler sehr gut in jede Umgebung. Die Gehäuse erfüllen die Schutzart IP54 und besitzen ein VDE Prüfzeichen. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, Farbe Weiß RAL 9016 und pulverbeschichtet.
| Versandgewicht: |
25,47 kg
|
| Artikelgewicht: |
25,47 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft | Wert |
|---|
| Höhe | 1100 mm |
| Breite | 800 mm |
| Tiefe | 215 mm |
| Einbautiefe | 190 mm |
| Innentiefe | 207 mm |
| Schutzart (IP) | IP54 |
| Schutzklasse | II |
| Schlagfestigkeit | IK07 |
| Werkstoff des Gehäuses | Stahlblech/Kunststoff |
| RAL-Nummer | 9016 |
| Montageart | Aufputz |
| Geeignet für Außengebrauch | Nein |
| Oberflächenschutz | pulverbeschichtet |
| Geeignet für Blitzschutz | Ja |
| Anbaumöglichkeit | Ja |
| Mit Montageplatte | Nein |
| Anzahl der Leitungseinführungen | 153 |
| Anzahl der Module | 252 |
| Anzahl der Öffnungen für Flanschplatten | 3 |
| Anzahl der Reihen | 7 |
| Art der Abdeckung | Tür |
| Art der Tür | Doppel |
| Ausführung Deckel | mit Ausschnitt |
| Breite in Teilungseinheiten | 36 |
| Funktionserhalt | ohne |
| Materialstärke Gehäuse | 0.9 mm |
| Materialstärke Tür/Deckel | 0.9 mm |
| Mit Schloss | Ja |
| Nennstrom (In) | 250 A |
| Transparenter Deckel/Tür | Nein |
| Farbe | weiß |
| Deckel mit Überdruckentlastung | Nein |
