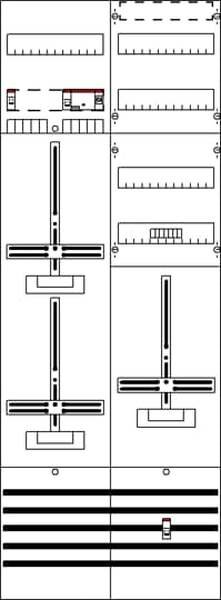

Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100
Angaben zur Produktsicherheit
Herstellerinformationen:
Busch-Jaeger (S&J)
Eppelheimer Straße 82
Warning: Undefined array key "housenumber" in /www/htdocs/w00e12a2/dev.ag-electronics.de/templates_c/MyTrade/9b8cf41d492a6bbedbb500aa02c5be498a763fbb_0.string.php on line 28
69123, Heidelberg
Deutschland
info.bje@de.abb.com
www.abb.com
| Versandgewicht: |
17,00 kg
|
| Artikelgewicht: |
17,00 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Höhe |
1350 mm |
| Breite |
500 mm |
| Breite in Teilungseinheiten |
24 |
| Ausführung |
2-stöckig |
| Anschlussraum |
300 mm |
| Anzahl der Zählerplätze |
2 |
| Anzahl der Verteilerreihen |
2 |
| Anzahl der TSG-Plätze |
1 |
| Mit Verdrahtung |
Ja |
| Mit Montageplatte |
Nein |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Hauptschalter-Bemessungsstrom |
63 A |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |
