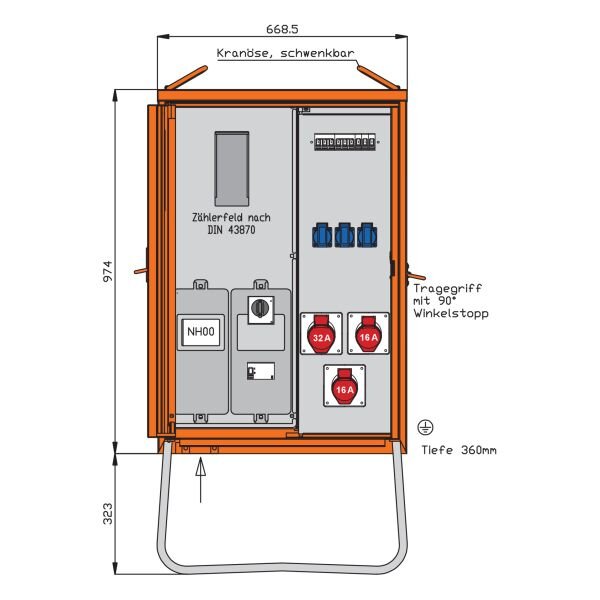

WALTHER AnschlussverteilerschrankAnschlussleistung: 22kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 63A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 32A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 40A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Angaben zur Produktsicherheit
Herstellerinformationen:
WALTHER WERKE
Ramsener Str. 6
Warning: Undefined array key "housenumber" in /www/htdocs/w00e12a2/dev.ag-electronics.de/templates_c/MyTrade/9b8cf41d492a6bbedbb500aa02c5be498a763fbb_0.string.php on line 28
67304, Eisenberg
Deutschland
service@walther-werke.de
www.walther-werke.de
| Versandgewicht: |
76,00 kg
|
| Artikelgewicht: |
76,00 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Bemessungsspannung |
230/400 V |
| Hauptschalter-Bemessungsstrom |
32 A |
| Ausführung |
Anschlussverteilerschrank |
| Bemessungsstrom |
32 A |
| Anschlussleistung |
22 kVA |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE) |
2 |
| Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE) |
1 |
| Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE) |
0 |
| Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) |
3 |
| Anzahl der Zählerfelder |
1 |
| Hauptschalter |
sonstige |
| Höhe |
1297 mm |
| Breite |
669 mm |
| Tiefe |
360 mm |
| Schutzart (IP) |
IP44 |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE) |
0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N) |
0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE) |
0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE) |
0 |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA |
0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA |
1 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA |
0 |
| Anzahl der Leitungsschutzschalter |
5 |
| Anzahl der Pole Hauptschalter |
3 |
| Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE) |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 |
0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE) |
0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE) |
0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE) |
0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE) |
0 |
| Fehlerstrom-Typ |
B |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA |
0 |
| Notschalter |
Nein |
